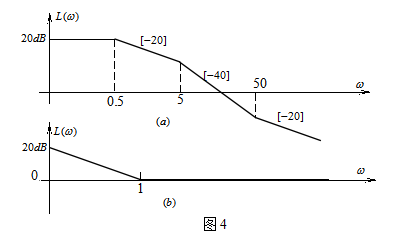

已知开环最小相位系统的对数幅频特性如图4(a)所示。若对系统实施串联校正，校正环节的对数幅频特性如图4(b)所示。试根据图4回答：
（1）该系统未校正前（图4(a)）的开环传递函数
是什么？（10分）（2）校正环节（图4(b)）的传递函数是什么？（5分）（3）绘制系统校正后的对数幅频特性图。（10分）
答案：
（1）该系统未校正前（图4(a)）的开环传递函数是什么？（10分）（2）校正环节（图4(b)）的传递函数是什么？（5分）（3）绘制系统校正后的对数幅频特性图。（10分）答案：
